Описание продукта
◆ 1J22/49КΦ/49K2Φ/HiperCo50/Co50V2

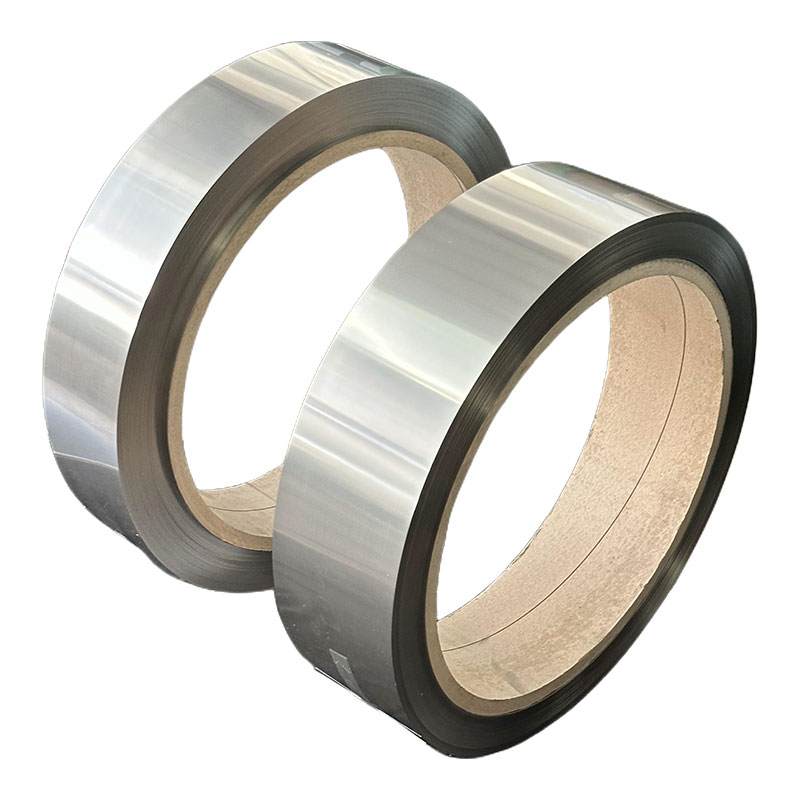

◆ Форма подложки: проволока/полоса/стержень/труба/пластина.
◆ Серия сплавов: никель-кобальтовый железный сплав
◆ Стандарт реализации:GB/T15001-1994/Гост 10160-75
◆ Области применения: точные инструменты, авиакосмическая промышленность.
◆ Место происхождения: Китай
Описание продукта и применение
| Марка : | 49КФ /49К2Ф |
| Классификация : | Сплав прецизионный магнитно-мягкий |
| Применение: | Сплав с магнитным насыщением не менее 2,35 Т, с высокой точкой Кюри 950 °С и высокой магнитострикцией. |
| Зарубежные аналоги: | Нет данных |
| ГОСТ: | Лента нагартован., ГОСТ 10160-75 |
49КФ — металлический сплав, основу которого составляет кобальт (Co), его содержание в 49КФ может колебаться в диапазоне от 48% до 50%. Обязательно в сплаве 49КФ присутствуют железо, ванадий. Допустимое количество примесей определено в таблице химического состава. ГОСТ 10994 - 74
Сталь 49КФ относится к группе прецизионных магнитно-мягких сталей, выделяясь высокой магнитострикцией, а также индукцией технического насыщения. Помимо железа, являющегося основой, материал включает в себя преимущественное количество кобальта (48-50%). Данная химическая связка обеспечивает высокую точку Кюри с температурой 950°С. Легирующие металлы придают сплаву 49КФ, часто называемому пермендюр, специальные свойства. Сварка деталей может осуществляться как с предварительным подогревом (100-300°С), так и без него. При выборе первого варианта требуется проведение дополнительной термической обработки (отжига).
Содержание ингредиентов 49КФ
Fe: 47.01-50.7%
Co: 48.0-50.0%
Ni: ≤0.5 %
Mn: ≤0.3%
Si: ≤0.3 %
C:≤0.5 %
S: ≤0.2 %
P: ≤0.2 %
V: 1.3-1.8 %
Способ плавления
Физические свойства продукта
Механические свойства
Механические свойства при Т=20oС материала 49КФ
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| - | мм | - | МПа | МПа | % | % | кДж / м2 | - |
| Лента нагартован. ГОСТ 10160-75 | 1320 | / | / | 1 | Отжиг | |||
| Лента, ГОСТ 10160-75 |
490 | 345 |
Физические свойства материала 49КФ .
| T | E 10- 5 | a 10 6 | l | r | C | R 10 9 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.2 | 8150 | 400 | |||
| 100 | 9.2 |
49КФ обладает следующими характеристиками:
● Предел кратковременной прочности σв490 МПа (лента, ГОСТ 10160-75);
● Предел пропорциональности (предел текучести для остаточной деформации) σТ345 МПа (лента, ГОСТ 10160-75);
● Магнитные свойства:
Обработка без магнитного поля:
- толщина ленты 0,1 мм – Нс ≤ 1,75 Э; μm ≥ 5500 Гс/Э; В31,2 ≥ 22000 Гс;
- толщина ленты 0,2 мм – Hс ≤ 1,5 Э; μm ≥ 5500 Гс/Э; В31,2 ≥ 22000 Гс;
Обработка в магнитном поле.
1) толщина ленты 0,1 мм – Нс ≤ 1,25 Э; В31,2 ≥ 22000 Гс;
2) толщина ленты 0,2 мм – Hс ≤ 1,0 Э; В31,2 ≥ 22000 Гс.
● Магнитное насыщение не менее 2,35 Т (высокая точка Кюри 950 °С и высокая магнитострикция.).
Сфера использования
● сердечники и полюсные наконечники, магниты и соленоиды;
● (49КФ2-ВИ) для изготовления роторов и статоров электрических машин Ф до 70 мм.
| В30 - Классификация, номенклатура и общие нормы | ГОСТ 10160-75 Сплавы прецизионные магнитно-мягкие. |
